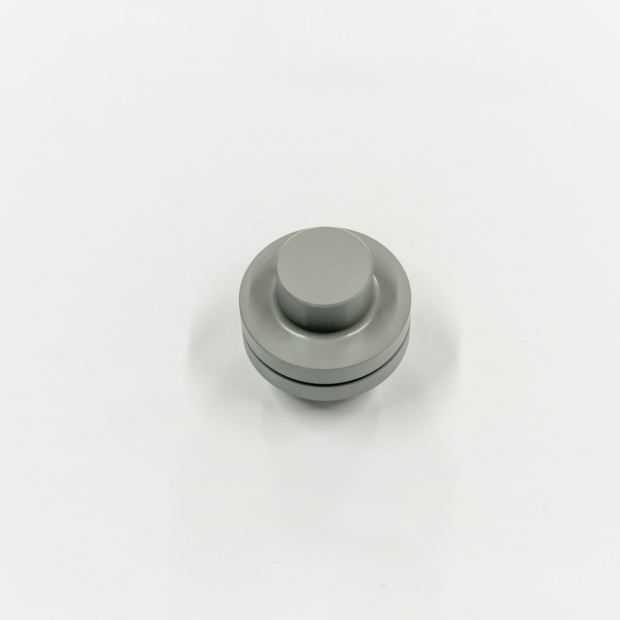

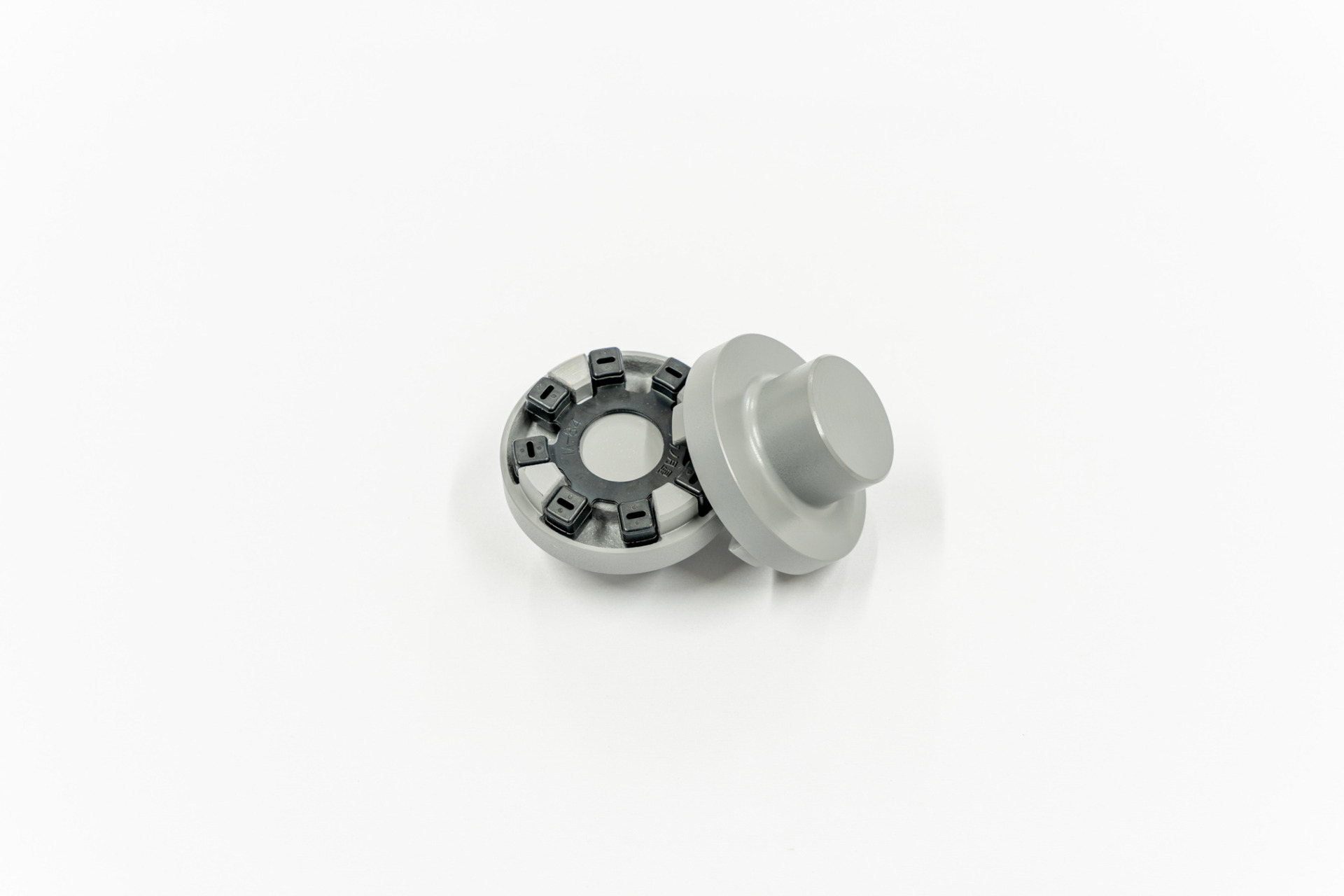

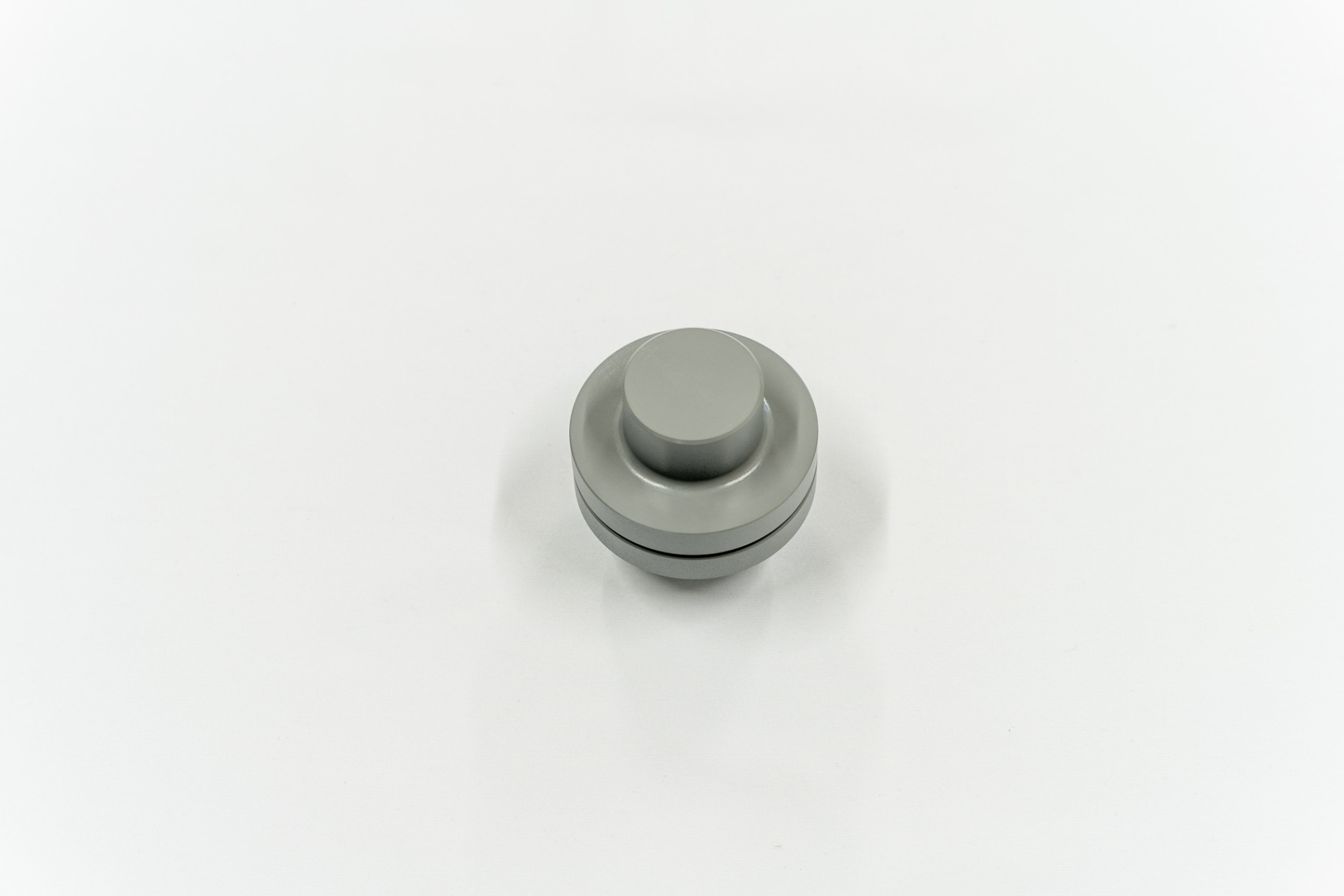

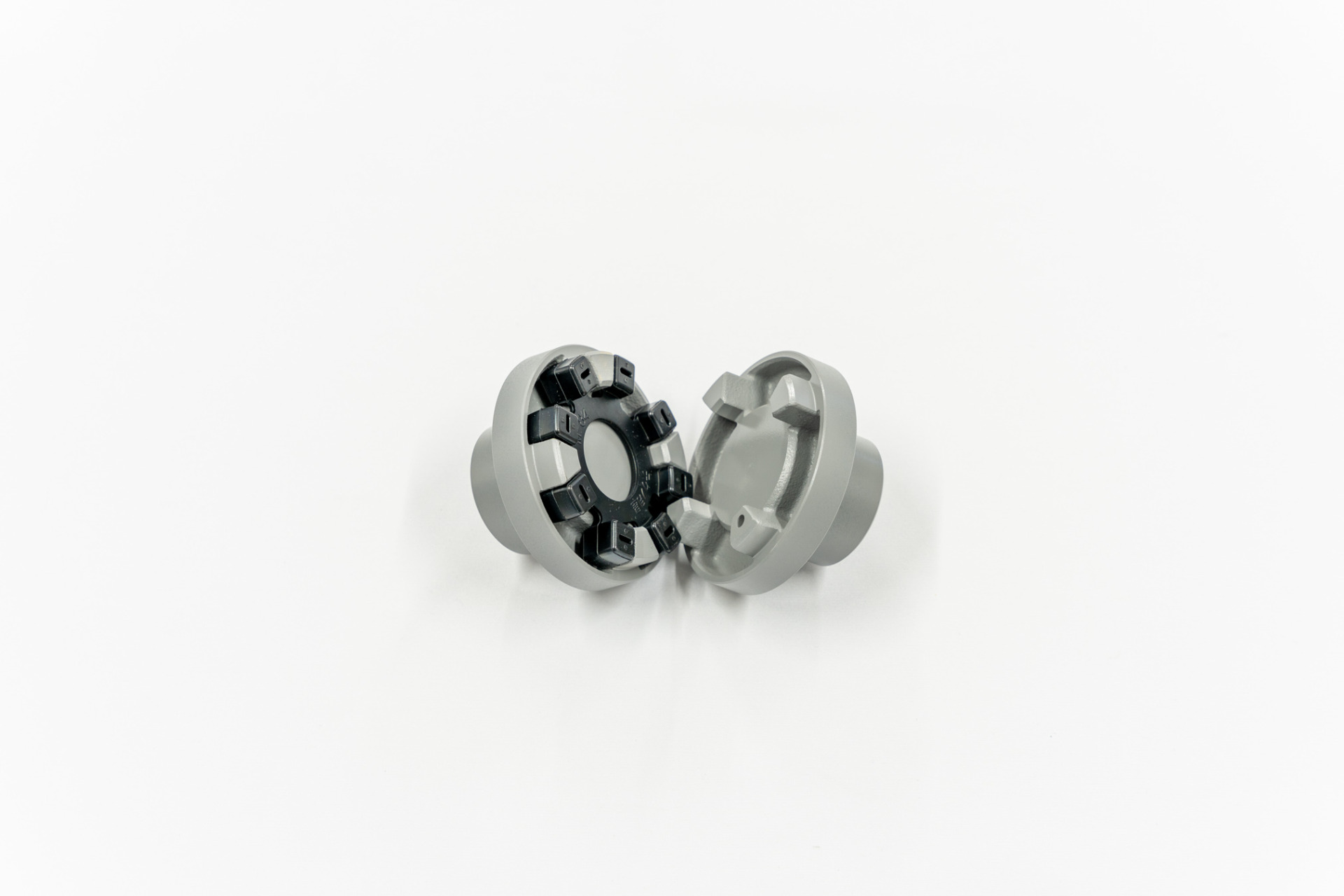

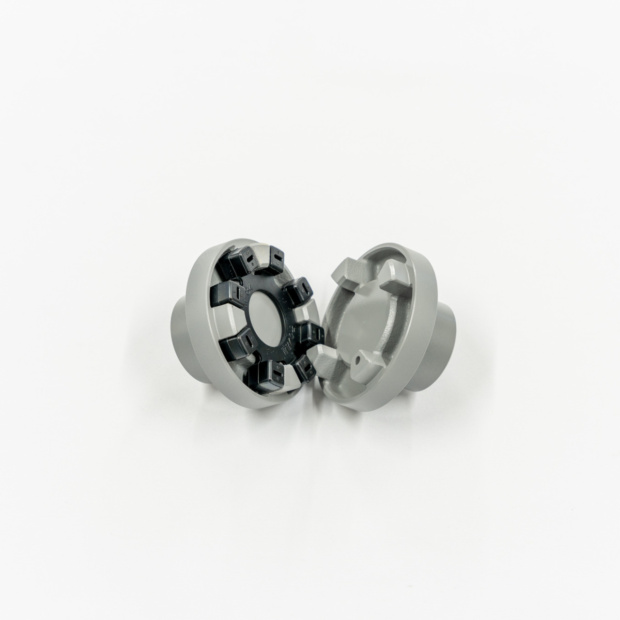

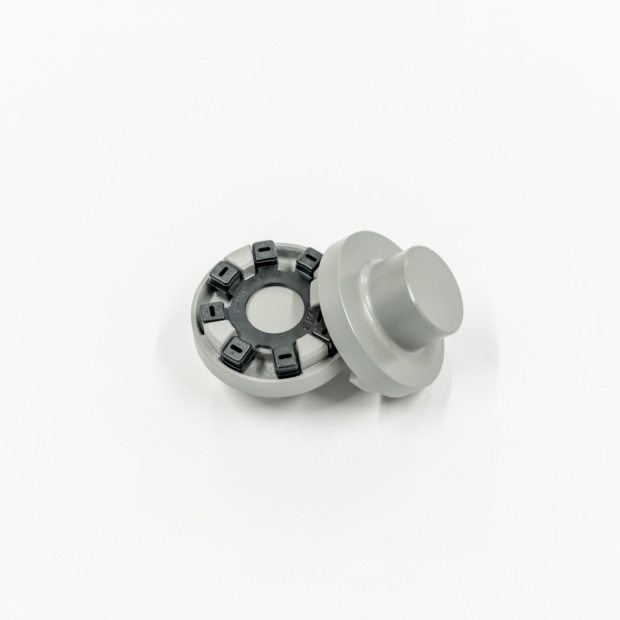

フレキシブルカップリング
2022.03.12
- 振動・衝撃の吸収効果が優れています。
- 長寿命です。
- 芯出しに高精度を要しないので、取り付けが簡単です。
- ボルト・ナットを使用しないため、安全です。
- 回転方向のゴム圧縮変化によりトルクを伝達し、軸方向には力が働かない構造になっているため、スラストが発生しません。
選定表

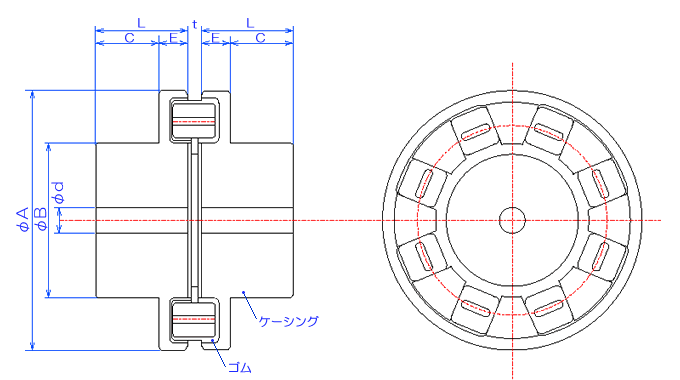

カップリング組立図
図１ カップリング組立図
◆第１表 – 寸法表【単位：mm】
| 製品 番号 |
軸穴φｄ [最大] |
軸穴φｄ [最小] |
φA | φB | C | E | L | ｔ | 爪数 | GD2 kgf・m2 |
常用 トルク kgf・m |
最大 回転数 rpm |
重量 kgf/set |
| M63 | 19 | – | 63 | 35 | 18.5 | 9.5 | 28 | 3 | 4 | 8.7×10-4 | 0.5 | 5,000 | 0.6 |
| M74 | 24 | – | 74 | 43 | 24.5 | 11 | 35.5 | 3 | 4 | 2.1×10-3 | 1 | 4,500 | 1.1 |
| M84 | 28 | – | 84 | 47 | 26.5 | 13.5 | 40 | 3 | 4 | 3.7×10-3 | 1.5 | 4,200 | 1.6 |
| M90 | 28 | 17 | 90 | 48 | 29.5 | 15.5 | 45 | 3 | 4 | 5.4×10-3 | 2.5 | 3,800 | 1.9 |
| M110 | 38 | 17 | 110 | 61 | 32 | 18 | 50 | 3 | 4 | 1.34×10-2 | 5 | 3,600 | 3.2 |
| M132 | 42 | 20 | 132 | 68 | 33 | 23 | 56 | 3 | 4 | 3.4×10-2 | 10 | 3,600 | 5.4 |
※軸穴最大寸法はIECを採用しています。軸穴最小寸法になるよう仕上げ代を付けております。

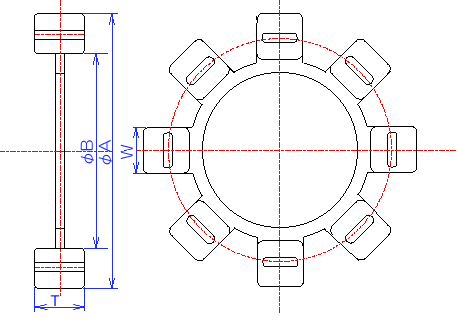

◆第２表 – ゴム寸法表
| 製品番号 | T | W | φA | φB | 重量(g) |
| M63 | 10 | 8.5 | 55 | 37 | 7 |
| M74 | 13 | 11 | 66 | 45 | 13 |
| M84 | 15 | 12 | 75 | 50 | 20 |
| M90 | 19 | 13 | 80 | 51 | 30 |
| M110 | 23 | 17 | 99 | 64 | 65 |
| M132 | 30 | 20 | 118 | 72 | 130 |
選定順序
- 原動機の出力と回転数によりトルクを求めます。
トルク(kgf・m) ＝ 973.5 × 出力(ｋW) ／ 回転数(rpm)
トルク (kgf・m) ＝ 716.2 × 出力(HP) ／ 回転数(rpm) - 使用条件により、第3表に示す負荷係数を用いて補正トルクを求めます。
- 補正トルクよりも大きい常用トルクの製品番号を寸法表より求めます。
- 駆動機及び被動機の軸径より大きい、軸穴最大の製品番号を寸法表により選びます。
| 負荷状態 | 電動機 タービン |
４気筒以上 エンジン |
３気筒以下 エンジン |
|
| 駆動機種類 | ||||
| 1 | 始動トルク 小 トルク変動 小 衝撃トルク 小 |
1 〃 〃 |
1.5 〃 〃 |
1.8 ~ 2 〃 〃 |
| 2 | 始動トルク 中 トルク変動 中 衝撃トルク 中 |
1.3 ~ 1.8 〃 〃 |
1.5 ~ 2 〃 〃 |
2 ~ 3 〃 〃 |
| 3 | 始動トルク 大 トルク変動 大 衝撃トルク 大 |
1.8 ~ 2.5 〃 〃 |
2 ~ 3 〃 〃 |
3 ~ 4 〃 〃 |
負荷状態の例：
- 渦巻ポンプ・送風機・小型減速機
- 油圧ポンプ・工作機械・遠心分離機
- コンプレッサー・輸送機械・パワーショベル・金属圧延機・溶接発電機

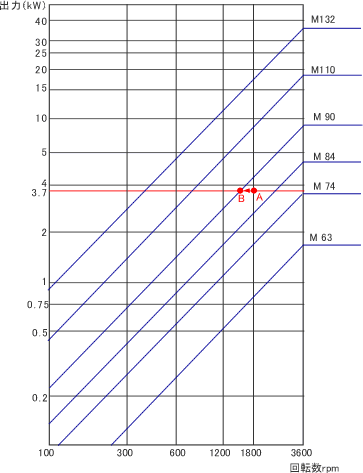

簡易選定線図
駆動機出力、回転数から簡易に製品番号を選定するには、簡易選定線図を用いると便利です。
ａ）補正出力を求めます。
補正出力 ＝ 駆動出力 × 負荷係数
ｂ）補正出力を縦軸上に取り、横軸回転数との交点より製品番号を選びます。
（例）駆動モーター出力３．７ｋＷで４極モーターを使用し、トルク変動が少ない場合
補正出力＝３．７ｋＷ
回転数＝１８００rpm
出力3.7と回転数1800の交点Aより横軸方向に左に進み、カップリングサイズの斜線との交点Bに達します。この点を通る斜線の製品番号M90が選定する製品番号となります。
なお、軸径については前記設定順序ｄ項による選定法を利用してください。
ABSO-FLEX MARKⅡ 簡易選定線図
